设计说明
一、 工程概述：

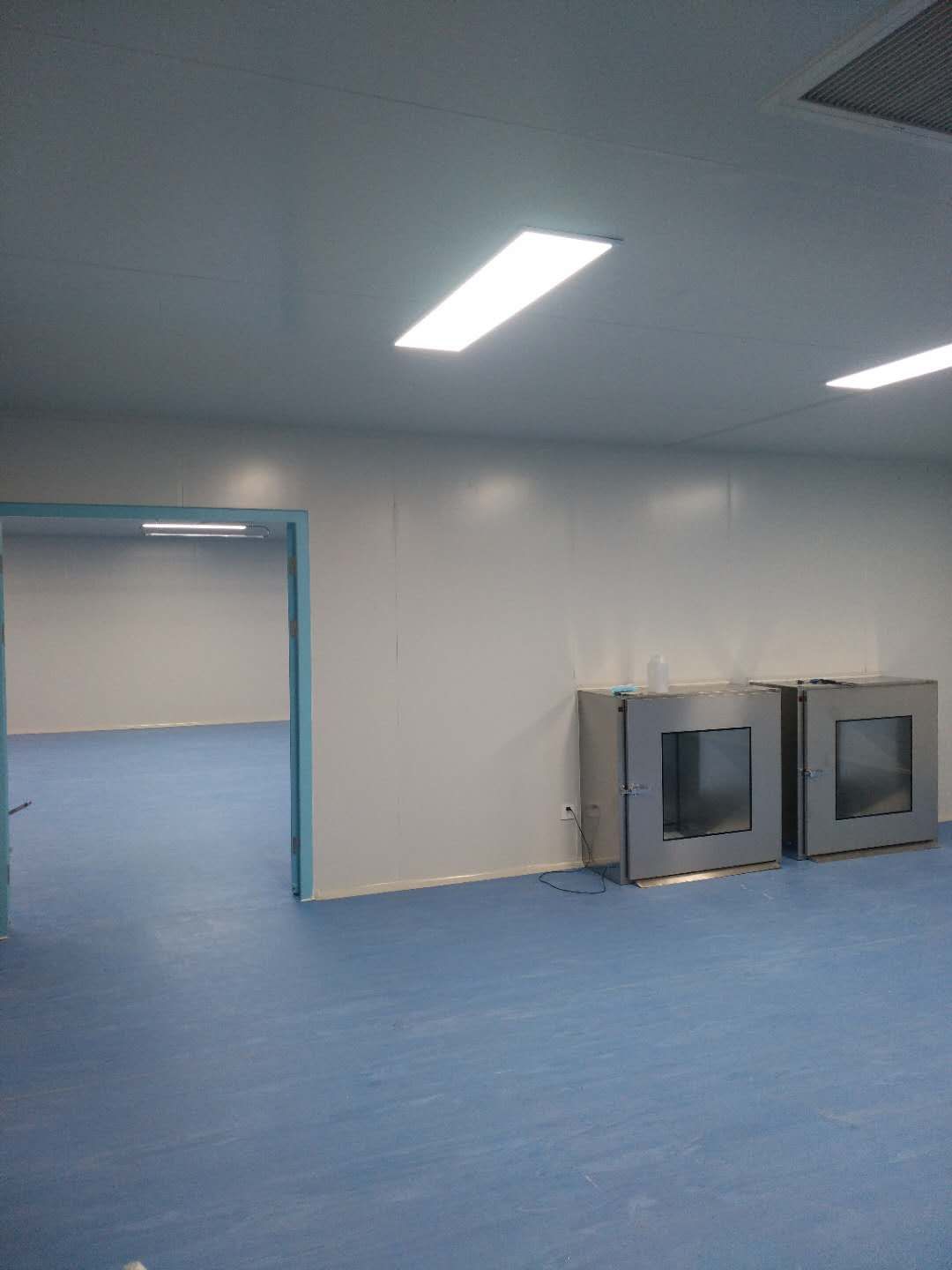

本工程为华宝卫生公司洁净车间的净化空调安装及装修工程项目，十万级无尘车间面积约为750m2，其中包括更衣间等辅助车间。工程地点在山东省滕州市。
二、设计依据：
1.《洁净厂房设计规范》 （GBJ50073-2001）；
2.《洁净室施工及验收规范》 （JGJ71-90）；
3.《暖通风与空气调节设计规范》 （GBJ19-87）；
4.《建筑设计防火规范》 （GBJ16-87）；
5.《工业企业噪声控制设计规范》 （GBJ87－85）；
6.《工业企业照明设计标准》 （GB50034-92）；
7. 业主提供的现场实际情况及有关要求。
三、工程内容：
1.洁净车间彩钢板结构和天花装修工程；
2.洁净车间净化通风空调工程；
3.洁净车间照明电气工程；
4.洁净车间防静电环氧树脂地板工程。
四、设计参数：
室内设计参数标准
⑴ .洁净车间洁净度：十万级；净化风量按15~20次/h计。
⑵ .洁净车间温度： 24±2℃
⑶ .洁净车间湿度：55±5%
⑷ .照度：洁净车间为250 Lx-300 Lx，更衣室、普通办公区域为150 Lx -200Lx ，；
⑸ .洁净车间噪声：净化区≤65dB(A)；
⑹ .吊顶高度： 2.8m
⑺ .室内正压：净化房间与普通空调房间保证正压＞10Pa；非净化空调房间与室外保证正压＞5Pa；
⑻ .空调净化系统的新风量是为维持室内正压并且应满足室内工作人员的卫生要求二者中取其中的大值。
五、设计说明：
1、通风系统：
|
屏荣食品常温车间净化空调系统风量平衡表 （AHU-1） |
|
房间名称 |
室内净空高度(m) |
房间面积(m2) |
房间体积(m3) |
换气次数 |
洁净送风量(m3/h) |
回风量(m3/h) |
排风量(m3/h) |
房间正压风量(m3/h) |
房间正压值(Pa) |
RH（%） |
|
男更衣室 |
2.8 |
20.0 |
56.0 |
8 |
448 |
414 |
|
34 |
5 |
≤55 |
|
女更衣室 |
2.8 |
20.0 |
56.0 |
8 |
448 |
414 |
|
34 |
5 |
≤55 |
|
消毒池 |
2.8 |
14.8 |
41.4 |
17 |
704 |
663 |
|
41 |
10 |
≤55 |
|
配料室 |
2.8 |
20.0 |
56.0 |
30 |
1680 |
1596 |
|
84 |
15 |
≤55 |
|
拆包间 |
2.8 |
22.7 |
63.6 |
10 |
636 |
597 |
|
38 |
5 |
≤55 |
|
暂存间 |
2.8 |
7.6 |
21.3 |
17 |
362 |
330 |
|
32 |
15 |
≤55 |
|
内包间 |
2.8 |
20.0 |
56.0 |
17 |
952 |
851 |
|
101 |
17 |
≤55 |
|
外包间 |
2.8 |
12.4 |
34.7 |
10 |
347 |
326 |
|
21 |
5 |
≤55 |
|
口罩生产车间 |
2.8 |
29.5 |
82.6 |
10 |
826 |
776 |
|
50 |
5 |
≤55 |
|
面包内包间 |
2.8 |
60.0 |
168.0 |
17 |
2856 |
2554 |
|
302 |
17 |
≤55 |
|
面包原料成型间 |
2.8 |
139.0 |
389.2 |
20 |
7784 |
7083 |
|
701 |
17 |
≤55 |
|
原材料库 |
2.8 |
68.5 |
191.8 |
40 |
7672 |
0 |
7442 |
230 |
12 |
≤55 |
|
新风比 |
37% |
|
|
|
24715 |
15606 |
|
|
|
|
2、
净化系统：
⑴. 本工程净化系统是经过粗效过滤的新风及回风进入空调机
组，经空调机组冷却、除湿、初中过滤和中效加压风柜的加压，通过送风管道及高效送风口送入洁净车间。
⑵. 各种过滤器性能要求如下：
初效：粒径≥5μm，大气尘效率>60% (G4)；
中效：粒径≥1μm，大气尘效率>85% (F8)；
高效：粒径≥0.5μm，大气尘效率>99.99% 。
3、
气流组织：
顶送顶回（紊流）；
4、
结构装修：
⑴. 洁净车间、更衣室内围护隔断和天花采用50mm厚的岩棉
加芯彩钢板，吊顶高度为2.8米。
⑵. 洁净车间内采用铝合金彩钢板单门、双门。
⑶. 人员进入洁净区必须经过换鞋间、更衣室、缓冲间进入。
⑷. 洁净车间的地面采用防静电环氧树脂地板。
5、管道材料：
⑴.空调通风管道采用镀锌钢板制作，钢板厚度规定如下：
|
风 管 |
|
矩型风管大边长(mm) |
钢板厚度(mm) |
|
<500 |
0.6 |
|
500-1000 |
0.75 |
|
>1000 |
1.0 |
6、消声隔震：
空调机组必须有隔震措施，风管与设备连接处采用软接头。
7、空调施工设计说明：
⑴. 通风、空调机组进出口相连处，应设置长度为≥150mm的
帆布软接管，安装时软接管应绷紧；与消防排烟相关的软接管应用耐高温的石棉软接管，软接管的接口应牢固、严密。
⑵. 风管、水管的支、吊或托架应设置于保温层外部，不得损
坏保温层，并在支吊托架与管道间镶以垫木，垫木的厚度同保温层厚度，防火阀须单独配置吊架，安装调节阀、防火阀等调节配件时必须注意操作手柄配置在便于操作部位。
⑶. 保温风管、水管、设备等在表面除锈后刷防底漆两遍，
不保温的风管、金属支架等，在表面除锈后，刷防锈底漆和色漆。
